CO2レーザー用光学部品

 Geメニスカスレンズ


Geメニスカスレンズ
 仕様
  • 直径公差:+0.0 -0.15mm
  • 中心厚公差:±0.15mm
  • 面精度:λ/20
  • 表面品質(スクラッチーディグ):40-20
  • 偏芯:3分
  • 焦点距離公差:±0.1%
  • 両面反射防止膜:T>99%

※規格品外の形状・寸法加工・コーティングについて、1個からの特注が可能となっております。
 お気軽にご相談下さい。

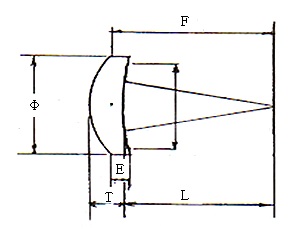

Φ F L T E スポットサイズ/ビーム径
(μ)   (mm)
製品番号
25.4 20.0 13.6 4.0 2.8 73.5  (10) GML-25.4-20
25.4 25.4 19.9 4.0 3.1 79.5  (10) GML-25.4-25.4
25.4 30.0 24.9 4.0 3.2 87.5  (10) GML-25.4-30
25.4 38.1 33.5 4.0 3.4 104   (10) GML-25.4-38.1
30 38.1 32.9 4.0 3.1 97.5  (20) GML-30-38.1
30 50.8 46.2 4.0 3.3 92.4   (20) GML-30-50.8
30 60.0 55.7 4.0 3.4 96.8   (20) GML-30-60
30 63.5 59.2 4.0 3.5 99.5  (20) GML-30-63.5
30 100.0 96.2 4.0 3.7 136   (20) GML-30-100
38.1 50.8 45.2 4.0 2.9 134   (30) GML-38.1-50.8
38.1 63.5 58.5 4.0 3.1 113   (30) GML-38.1-63.5
38.1 80.0 75.4 4.0 3.3 105   (30) GML-38.1-80
38.1 100.0 95.7 4.0 3.4 110   (30) GML-38.1-100
38.1 127.0 123.0 4.0 3.5 124   (30) GML-38.1-127
50.8 50.8 42.3 5.0 2.9 134   (30) GML-50.8-50.8
50.8 63.5 56.1 5.0 3.4 113   (30) GML-50.8-63.5
50.8 80.0 73.4 5.0 3.7 105   (30) GML-50.8-80
50.8 100.0 94.8 4.0 3.0 110   (30) GML-50.8-100
50.8 127.0 122.2 4.0 3.2 124   (30) GML-50.8-127
50.8 200.0 195.9 4.0 3.5 178   (30) GML-50.8-200
