薄膜コーティング

反射防止膜

  •
  • ● イオンアシスト蒸着(IAD)の導入により、従来品より反射率を抑えることに成功しました。

    波長 透過率(従来品) 透過率(IAD使用)
    532nm 99.2% 99.8%
    694nm 99.4% 99.7%
    1064nm 99.7% 99.9~100.0%




レーザー損傷試験結果


波長 パルス幅 照射角度 ビームサイズ 評価方法 損傷閾値
1 1064nm 10ns X280μm、Y320μm
(Gaussian 1/e2)
100-on-1 31J/cm2
2 1064nm 10ns X380μm、Y450μm(Gaussian 1/e2) 100-on-1 17J/cm2
                          ※上記データは試験結果であり、保証値ではありません。

分光特性

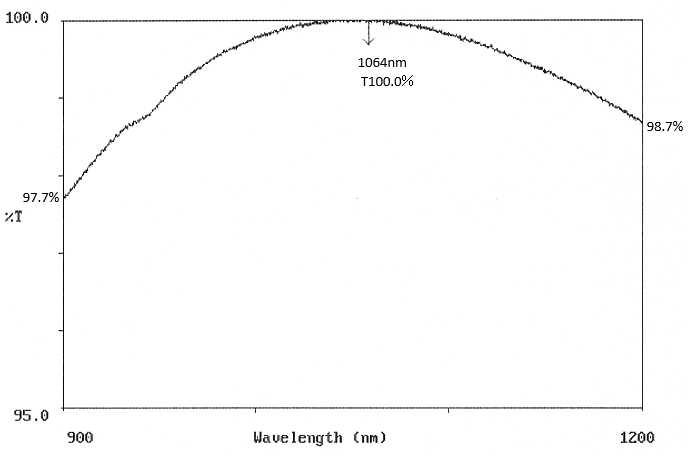

・No.1(1064nm ARコーティング)



・No.2(1064nm 無反射コーティング
