YAGレーザー用光学部品

 YAG集光レンズ


YAGベストフォーム単レンズ
  • ● YAG・He-Ne各レーザーの色収差を除去。

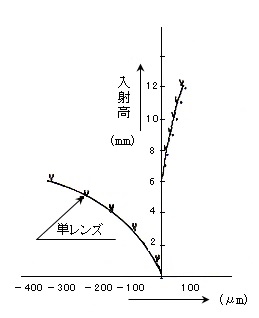

    ●球面収差を回折限界まで最適化している。
    ●コマ収差がなく正弦条件を満たしている。
    ●収光性が良いのでコリメートレンズとして
     利用できる。
    ●入射光は平行ビーム。




 仕様
  • 材質:光学ガラス
  • 直径公差:+0.0 -0.15mm
  • 中心厚公差:±0.15mm
  • 面精度:λ/10
  • 表面品質(スクラッチーディグ):20-10
  • 偏芯:3分
  • 焦点距離公差:±0.1%
  • 両面反射防止膜:透過率99%
焦点距離
(f)
バック焦点距離
(b.f)
製品番号
50 41.435 YHL-50
75 66.831 YHL-75
100 94.712 YHL-100
125 118.39 YHL-125
150 142.07 YHL-150

※規格品外の形状・寸法加工・コーティングについて、1個からの特注が可能となっております。
 お気軽にご相談下さい。
